Conecta rápidamente y, … ¡a trabajar!
Con digiStudio® implementamos la versión 2.0® de nuestras mesas de trabajo. El la actualidad el modelo de estudio de grabación y posproducción tanto analógico como digital ha cambiando, si bien, perduran manteniendo la misma filosofía en cuanto a las condiciones óptimas de sala y entorno. Hoy día cada vez es más difícil encontrar salas dedicadas exclusivamente a la grabación de audio. Sin embargo, existe una clara proliferación de los homestudio y salas dedicadas a posproducción pero por lo general con actividades muy precisas y concretas. Este es el caso de nuestro actual proyecto, a petición de nuestro cliente construimos una sala en su propio domicilio. La dotamos de todas las herramientas que él precisaba asiduamente, haciendo de la rutina algo mucho más sencillo y mecánico además de otorgar confort de trabajo, orden y precisión en todos los procesos. Bajo esos principios y junto con nuestros desarrollos Luthierianos nos pusimos a construir la versión 2.0 de nuestras mesas de trabajo. El sistema permite la conexión ultrarápida y el patcheo de los equipo prácticamente sin moverse además de otorgar funciones de mando y control para todos los equipos. Incorpora el protocolo MIDI y OSC además de protocolo DLio®, que permite la conexión directa entre nuestros periféricos Digital Luthier®.
Geometría adaptada
Nuestro actual proyecto se trata de una habitación de una vivienda en un piso ático. Debido a esto no hubo que hacer especial hincapié en el aislamiento absoluto de los techos pero si suelos y tabiques y panelado aéreo fueron aislados de todas las paredes, columnas y elementos adyacentes a fin de construir una caja completamente independiente que contara con suficiente masa, elasticidad y estanquedad para alcanzar los valores deseados en nuestros cálculos. Se construyó una base se suelo flotante en hormigón sobre la que se levantaron las paredes y entre la que se instalaron los techos flotantes. Posteriormente se procedió con el acondicionamiento acústico de la sala basándonos en las técnicas de construcción LEDE, para lo que se combina área muerta con área difusa adaptando la absorción de la sala a los tiempos de reverberación deseados y procurando mitigar el máximo de ángulos de esquina cerrados además de paralelismo entre tabiques.
Todas las conexiones
Una de las herramientas principales del sistema es digiPatch® by Digital Luthier®, panel que incorpora absolutamente todas las entradas y salidas de la estación de trabajo por lo que se hace especialmente cómodo la conexión y desconexión de equipos periféricos, tanto de cableado de señal como de alimentación, ya que además cuenta con hileras de enchufes sucko a ambos lados de la mesa. Básicamente, el patch cuenta con entradas y salidas de audio y video, analógicas y digitales, conexión USB y Firewire, conexión para protocolos OSC, MIDI y DLio®, además de incorporar en su parte superior izquierda el interruptor general de encendido y apagado de todo el sistema. También cuenta con una lámpara halógena de alta potencia muy apta para iluminar los equipos de hardware adyacentes o simplemente el propio digiPatch.
Procesado analógico
Esta estación de trabajo dispone de dos unidades analógicas para el procesamiento de la señal, concretamente el antiguo modelo LT3000® de la marca WESTEC®, réplica de la antigua Solid State Logic® analógica de los años '80. Disponer de este equipo permite transformar la señal que se envía a la salida de grabación y al altavoz en puramente analógica, pero con la consistencia de sincronización y anchos de banda actuales. El resultado: un sonido rozando la perfección: bajos muy llenos y redondos y agudos muy limpios y presentes. Además, en cada una de las unidades hemos "digitalizado" algunos de los botones y mandos del Westec, por lo que por ejemplo, podemos controlar la pista de volumen de cualquier software, (ProTools®, Live®, Cubase®, Logic®, …) a la par que aumenta el control de la propia señal procesada por el módulo y pudiendo optar por comportamientos logarítmicos o lineales.
Todo tipo de detalle
Basicamente, la realización inicial se diseñó sobre una mesa principal y otra auxiliar. Ambas, dotadas con ruedas pueden desplazarse fácilmente debido a que todo el sistema posee todos los elementos y cableados integrados para el libre movimiento. Sobre la mesa principal se encuentran todos los dispositivos mientras que la axiliar se utiliza para trabajar con alguno de los equipos que se requiera en un momento determinado. La estación de trabajo en su parte inferior con un sistema de ventilación especialmente diseñado alberga la unidad de procesamiento de video principal Adrenaline® de Avid® que junto con el software Avid Media®Composer y ProTools® forma el conjunto de la estación de trabajo.
Integración total

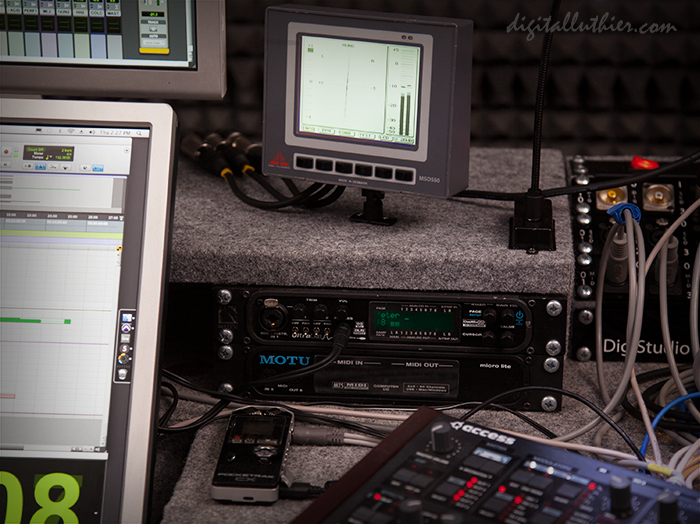

Alternativamente a la salida de audio ofrecida por la tarjeta de audio Adrenaline® de Avid®, se optó por dotar a la DAW de un segundo módulo de tarjeta de sonido. Se optó por el tandem de Ultralite® y Microlite® de la firma MOTU®, que además incorpora 5 salidas y 5 entradas midi adicionales a nuestro sistema.
Control centralizado
El audio general de salida del sistema se maneja mediante masterKontrol®. Este dispositivo fabricado por Digital Luthier® controla parámetros generales tales como el volumen maestro y auxiliar, el balanceado de los canales estéreo, el muteado rápido del audio y la suma de fase a mono, algo muy interesante de tener a mano sobre todo, cuando estamos en la fase de mastering. A excepción del sistema de monitorización digital, todos los elementos empleados en la concepción de este dispositivo son del tipo resistivos para evitar el coloreado de la señal en el resultado final.
Posición ergonómica
La posición de trabajo de las estaciones Digital Luthier®, están adaptadas para trabajar largas horas en adecuadas condiciones físicas. Incorpora elementos ergonómicos en su concepción pero lo que es más importante, se realizó un estudio sobre cuales eran los procesos más concurridos por el usuario de tal modo que se procedió finalmente a ubicar los dispositivos, conexiones y mandos a tenor de la la relevancia de uso. Como se puede apreciar la posición de trabajo es prácticamente contínua frente a las dos pantallas, una encima de la otra lo que evita tener que estar constantemente girando la cabeza como ocurre en alineaciones horizontales, por lo que tan sólo estirar el brazo basta para manipular cualquier control. Además de esto incorpora una mesa auxiliar que permite ser desplazada y adaptada según necesidades, aunque la mayoría de las ocasiones resulta muy útil también como mesa auxiliar para ubicar equipos auxiliares. De este modo el usuario pasa la mayoría del tiempo sentado en posición vertical y alineado frontalmente con los elementos, por lo que se evitan al máximo las posturas forzadas. El lugar donde se ubica la silla del operario es el punto de escucha del sistema, ya que guarda total simetría tanto con los altavoces como con los límites adyacentes de la sala.
